Polk Audio Center Channel Speaker Kit Komponenter för att bygga en högtalare Ny/oanvänd

Polk Audio Center Channel Speaker Kit
Komponenter för att bygga en högtalare
Ny/oanvänd

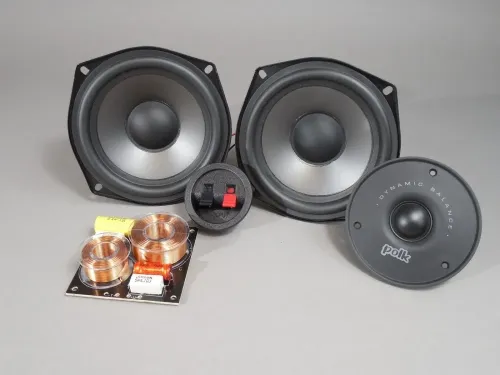

Detta är ett superkit, komponenter av högsta kvalitet matchade för att ge dig ett fantastiskt ljud. Du får komponenterna för att bygga One Center Channel Speaker, som en design med dubbla bashögtalare får du följande.

(2) 5 1/4" Polk Audio bashögtalare (4 ohm) skärmade
(1) 1" Silk Dome Tweeter (8 ohm) Skärmad

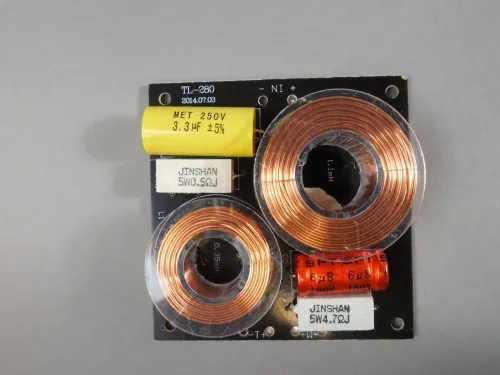

(1) Tvåvägs korsningar
Om alla specifikationer att förvänta sig
Effekt 20 till 150 watt RMS per kanal vid 8 ohm
Impedans 8 ohm
Frekvensgång 40 Hz. upp till 20 kHz.
Verkningsgrad 90 dB vid 1 watt på 1 meter
Specifikationer för Polk Audio Woofer
5,25" Polly Cone Shielded Woofer
Impedans 4 ohm (du kopplar i serie för att få 8 ohm belastning)
Vikt 3 pund styck
Revc - 3,4679 ohm
Fs - 56 Hz.
Zmax - 68 ohm
Qes - 0,4969
Qms - 9,2893
Antal - 4717
Le - 0,3484 mH (vid 1 kHz.)
Vas - 22537.9746
BL - 0,1401 N/A
Känslighet - 90 dB
Frekvensgång 40 Hz. till 7 kHz.
Tweeter specifikationer
1" Silk Dome Soft Diskanthögtalare
8 ohm
Effekt 75 watt
Känslighet - 89 dB
Frekvenssvar 1,8 kHz. upp till 20 kHz.
Vikt 0,5 pund styck
Övrigt Information
Om du köper två kit kan du använda dem för att bygga en snygg uppsättning små torn, eller en bokhylla högtalare design. Använd sedan den vertikala layouten för bästa prestanda.

Skåpkraven är ganska grundläggande, det borde gå bra att hålla det runt 0,5 cf Ported fungerar bra för dessa woofers.
Ledningar; crossover till högtalarna är väldigt rakt fram. Vi sätter baselementen i serie. Ta den positiva ledningen från delningen och anslut till den positiva polen på bashögtalare #1. Då behöver du en längd tråd. Denna ledning ansluter mellan den negativa terminalen på bashögtalare #1 och går till den positiva terminalen på bashögtalare #2. Slutligen kör du en ledning från bashögtalarens negativa terminal till den negativa fliken på bashögtalaren #2. Detta slutför seriekopplingen av bashögtalarna.
Det är enkelt att ansluta diskanthögtalaren, du leder en ledning från övergångsdiskantens positiva terminal till den positiva fliken på diskanthögtalaren. Sedan från övergångarnas negativa diskantterminal till den negativa fliken på diskanthögtalaren.
För bästa respons använd en diskantcentrerad design (horisontell layout), se bilden nedan.

Layout för en Center Channel Design
Horisontell layout

Klicka på en bild för att förstora

Horizontal Layout
