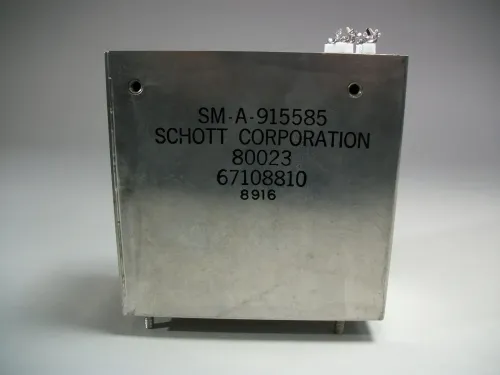

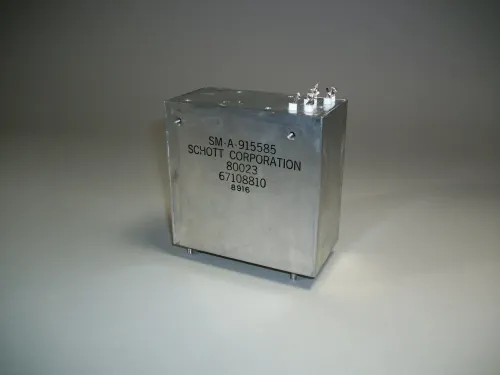

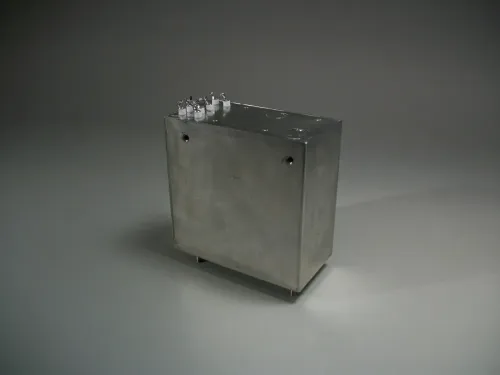

Transformateur d'avion Schott Corp. SM-A-915585 - Nouveau

Transformateur d'avion Schott Corp. SM-A-915585 - Nouveau

Nouveau
Schott Corp.
Transformateur
SM-A-915585
Numéro de stock national : 5950-01-087-3793

Ces transformateurs sont issus de nouveaux sous-ensembles militaires (A3041690). Il restera donc des résidus sur les bornes de soudure.

Détails des caractéristiques
Hauteur du corps - 4.500 pouces maximum
Longueur du corps - 4,625 pouces maximum
Largeur du corps - 2,375 pouces maximum
Distance centre à centre entre les installations de montage parallèlement à la longueur - 3,500 pouces nominal installation de montage unique groupe central unique
Distance centre à centre entre les installations de montage parallèlement à la largeur - 1,625 pouces nominal installation de montage unique groupe central unique
Fréquence nominale - 60,0 hertz nominal à composant unique
Type de boîtier - Hermétiquement fermé
Relation de phase entrée-sortie - Monophasé à monophasé monocomposant
Température de fonctionnement maximale - 85,0 degrés Celsius
Quantité d'installations de montage - 4 groupes simples

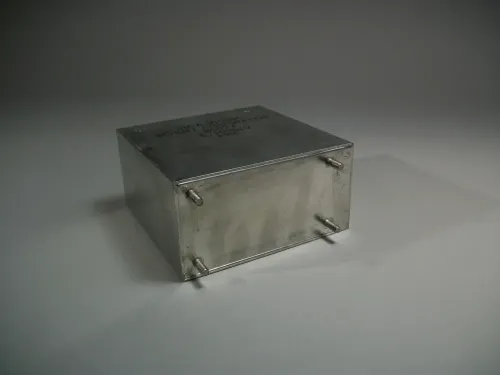

Méthode de montage - Goujon fileté monogroupe
Taille nominale du filetage – 0,190 pouces, groupe unique
Indicateur de fiabilité - Non établi

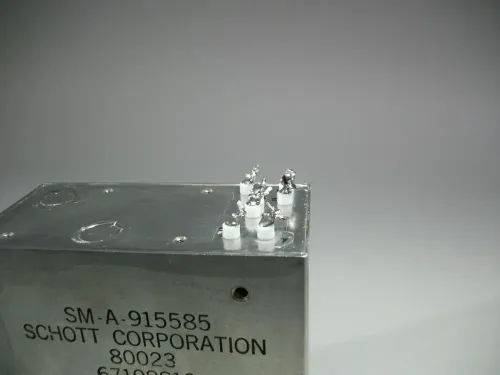

Type et quantité de bornes - 7 languettes, cosse à souder
Désignateur de série de fils - Groupe unique Unf
Quantité de fil par pouce - 32 groupes simples
Fonction et quantité de bobinage - 2 composants primaires monocomposants et 1 composant unique secondaire
Courant de fonctionnement de l'enroulement - 3,6 ampères CA maximum monocomposant simple secondaire
Tension de fonctionnement de l'enroulement - 115,00 volts CA nominal à un seul composant, tous primaires
Tension de fonctionnement de l'enroulement - 24,20 volts CA nominal, monocomposant, simple secondaire
Méthode de blindage du bobinage - Blindage interne mis à la terre au noyau d'un seul composant

Expédié depuis l'emplacement TN 105BR (Q-A3041690) le E (KK)
