Mavin Kit de haut-parleurs tour double woofer 6,5" avec plans 250 watts, 32 Hz à 21 kHz

Excellent son, grande qualité, super réponse
Le kit Mavin D-65 double woofer 6,5" conception bidirectionnelle avec plans d'armoires tour de base

8 ohms, 250 watts RMS, réponse en fréquence 32 Hz. à 21 kHz.

J'ai récemment acheté de jolis woofers de 6,5 pouces et je voulais voir quel type de designs je pourrais proposer.
Celui-ci est le D65, un double woofer de 6,5" associé à un joli tweeter à dôme en soie Cerwin Vega.
Évalué à 8 ohms, cette conception m'a surpris par la qualité sonore et la réponse globale.
Les woofers sont câblés en parallèle, augmentant notre puissance nominale à 250 watts RMS. L'armoire que j'ai conçue est une tour à fente et elle sonne 10 fois mieux que ne le suggère le prix de 110,00 $.

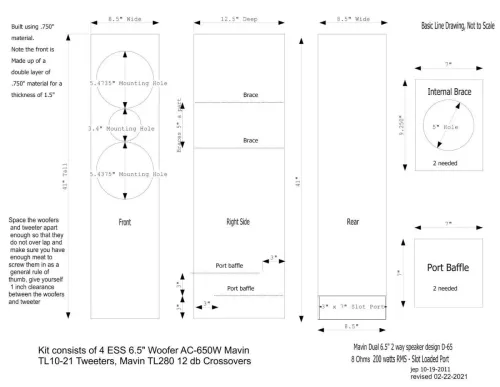

Utilisant du contreplaqué de 3/4", la tour mesure 41" de haut, 8,5" de large et 12,5" de profondeur, ce qui en fait une armoire très élégante. Pour plus de détails, consultez les plans à droite.

Pour les composants, j’ai opté pour des produits éprouvés. Nos crossovers Mavin 2 voies 12 dB 8 ohms TL280 et nos tweeters TL10-21 que j'ai vus. J'ai ensuite marié le crossover et le tweeter avec les enceintes et les woofers, le résultat final est un magnifique ensemble d'enceintes.
Haut-parleurs, je les associerais à n’importe quel autre. Tant que vous construisez selon le dessin, vous ne serez pas déçu.

Ce que vous obtenez;

Deux de chacun des crossovers 2 voies Mavin TL280 8 ohms 12 dB 300 watts
Deux tweeters à dôme en tissu Cerwin Vega TL10-21 de chaque
Quatre chacun des woofers ESS Labs 6,5" 4 ohms (câblez-les en série pour obtenir 8 ohms)
Un ensemble de plans d'armoires PDF ou JPG envoyés par courrier électronique, ou enregistrez simplement une copie de ceux-ci dans la section images en haut à gauche de la liste.

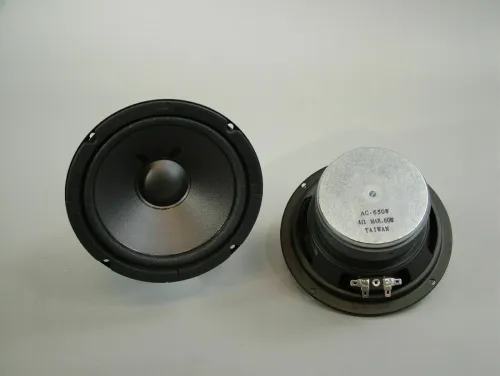

Spécifications du woofer

Bobine acoustique 1"
Puissance admissible 125 watts RMS
Entourage en caoutchouc
Cône en papier très épais
Blindé magnétiquement
4 ohms
Profondeur = 3,125" ( 3 1/8") (78 mm)
Diamètre du cadre. = 6,5" ( 6 1/2") ( 165 mm )
Taille d'ouverture du trou de montage 5,85" ( 5 9/16") ( 142 mm )
Poids = 3 livres (poids brut de l'enceinte, non emballé)
30 onces. structure magnétique
4 vis de montage, espacées de 6,190" par pièce sur la diagonale centre à centre ( 6 3/16" ) ( 157 mm )
Les quatre trous de vis de montage sont à 90 degrés les uns par rapport aux autres et espacés de 4,435" par partie au centre. ( 4 7/16" ) ( 112 mm )

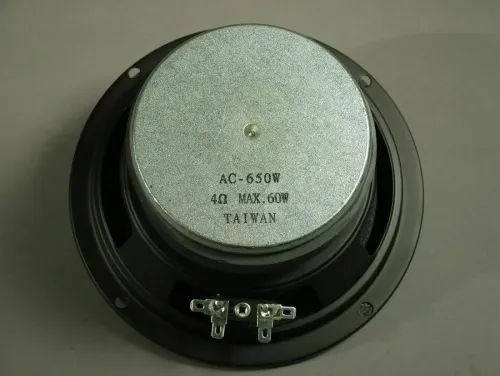

Numéro de pièce AC-650
Woofer de 6 1/2" (2 fournis pour une conception à double woofer)
Bobine acoustique 1 1/2"
4 Ohms, (Câblé en série dans le kit pour vous donner une charge de 8 ohms)
150 watts d'air libre
Spécifications T/S du woofer

R(e) = 3,37 ohms
Fs = 63,93 Hz.
Q(ms) = 3,263
Vas = 17,21 litres (0,608 cf)
n(0) = 0,42%
M(ms) = 11,88 grammes
Q(es) = 1,012
SPL = 91 dB SPL 1 W/1 m
C(ms) = 0,52 mm/N
Z(max) = 14,24 Ohms
Q(ts) = 0,773
L(e) 0,43 mH
3,99 BL
L'impédance est de 4 ohms
La puissance admissible est de 150 watts RMS dans une armoire

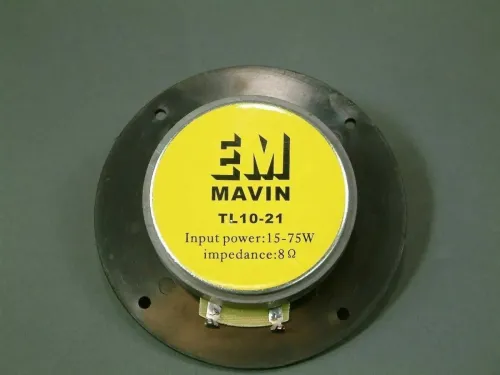

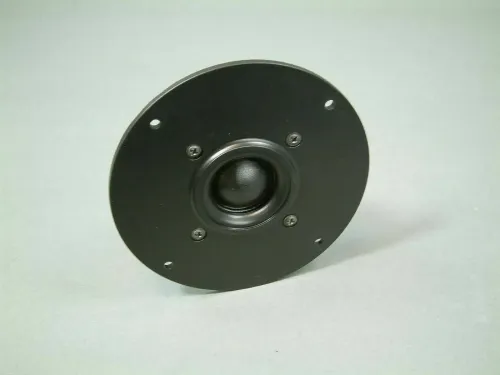

Spécifications du tweeter
Tweeter super sonore évalué à 75 watts, 8 ohms (pour une utilisation dans un système de haut-parleurs RMS de 250 watts.)
Plage de 2 000 Hz à 21 000 Hz
4,5 pouces ronds par 1 pouce de profondeur - Ouverture à oreilles de chien de 3,5 pouces (petite dépression pour le câblage) pour le montage.
Large gamme de fréquences
Son chaleureux et agréable

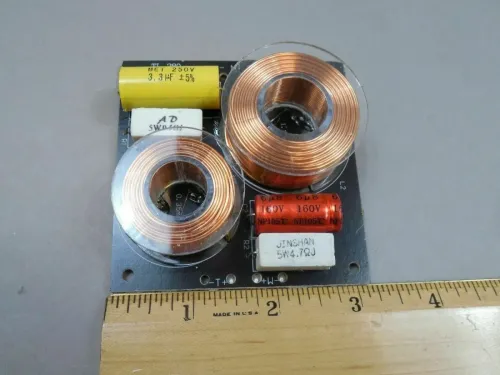

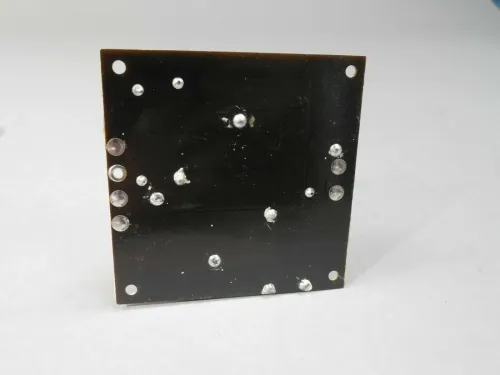

Spécifications du multisegment
Boîtier en thermoplastique résistant aux chocs
Pente de 12 dB
Bornes plaquées or
Impédance de 8 ohms
Puissance nominale de 325 watts RMS
Le point de croisement est de 3 400 Hz.
Dimensions L x l x H 101 x 66 x 31 mm
ou
4,125" x 2,525" x 1,1875"
ou
4 1/8" x 2 5/8" x 1 3/16"

Le poids d'expédition est de 19 livres
