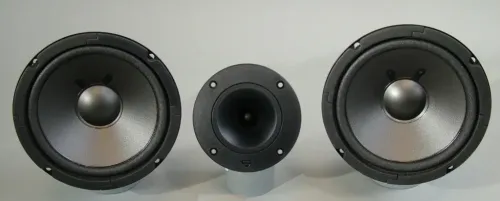

6,5" Center Channel Speaker Kit

6,5" Center Channel Speaker Kit

6 1/2" ESS bashögtalare
Cerwin Vega Horn Tweeter
12 dB 2 Way Crossover

Hade önskemål om ett 6,5" centerkanalkit, så vi gick in i lager för att se vad vi kunde hitta på.

Resultatet är ett kit som levererar. Ett skarpt, rent ljud, den har stram bas, ett varmt mellanregister, tydliga exakta toppar, plus bra krafthanteringskapacitet.

Gick med ESS Labs,. det är en mycket trevlig 6 1/2" bashögtalare med en mycket stor magnetstruktur. Den har en 1 1/2" röstspole, den klarar en del kraft.

Därefter valde en mördande tweeter ett Cerwin Vega Horn. De är mycket bra, rena skarpa toppar och en bra räckvidd för att hålla mitten framme.

För att knyta ihop dem inkluderar vi vår Mavin 12 dB tvåvägs delningsfilter, dess delningspunkt är mycket väl anpassad till utbudet av högtalare i satsen.

Syftet var att komma med en fin liten mittkanal, eller bokhylla/golvtornhögtalare. Med en räckvidd på cirka 35 Hz till 20 kHz. plus och ett effektområde på 5 till 150 watt vid 8 ohm. Med det här kitet gjorde vi precis det.

Du kopplar bashögtalarna i serie för att få erforderlig 8 ohm belastning.

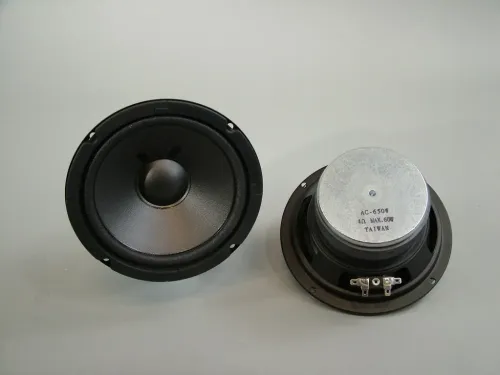

När vi tog med ESS Labs bashögtalare till labbet fick vi dessa specifikationer:

Artikelnummer AC-650
6 1/2" bashögtalare (2 medföljer för design med dubbla bashögtalare)
1 1/2" röstspole
4 ohm, (kopplad i serie i satsen för att ge dig en 8 ohm belastning)
100 watt fri luftklass, 150 watt i ett skåp
R(e) = 3,37 ohm
Fs = 63,93 Hz.
Q(ms) = 3,263
Vas = 17,21 liter (0,608 cf)
n(0) = 0,42 %
M(ms) = 11,88 gram
Q(es) = 1,012
SPL = 91 dB SPL 1W/1m
C(ms) = 0,52 mm/N
Z(max) = 14,24 Ohm
Q(ts) = 0,773
L(e) 0,43 mH
BL 3,99
Impedansen är 4 ohm
Effekthantering är 150 watt RMS i ett skåp.

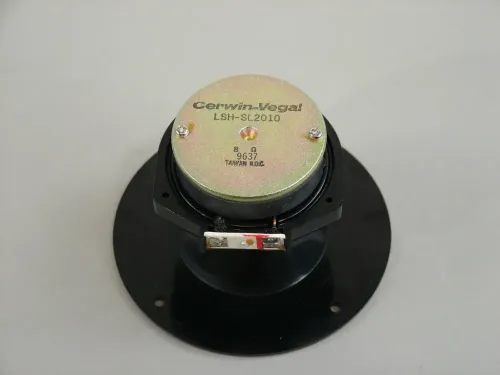

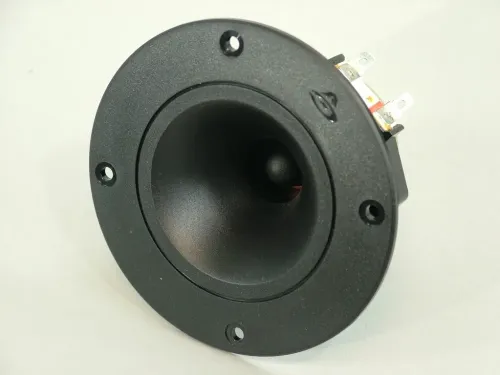

Cerwin Vega Horn Tweeter:

Artikelnummer LSH-SL2010
4" rund horndiskant (1 medföljer)
8 ohm
1800Hz. till 21 kHz.
1" VC
60 watt RMS

Mavin 12 dB 2 Way Crossover: (Observera att lite lätt lödning krävs)

150 watt
PC-kort stil dubbel bas 2-vägs cross over (1 medföljer)
Bedömd till 150 watt
Övergångspunkten är 2600 Hz
12 dB lutning
3 000 gånger 6 500 tum, något större än en dollarsedel.

Fraktvikten är 10 pund.

Bygg till en skåpvolym på 1 till 1,25 jfr.

Detta är för att en enstaka uppsättning komponenter ska fylla ett skåp, för en bokhylla behöver du köpa två av kiten, men du får dubbelt så roligt att bygga två av dem.
