Denne smarte Cerwin Vega HT-210C Dual Subwoofer Center Channel Crossover 8 Ohm Ny

Denne smarte Cerwin Vega HT-210C Dual Subwoofer Center Channel Crossover 8 Ohm Ny

Dette er en smart lyd-crossover, den kombinerer en dobbelt subwoofer med en centerkanalhøjttaler. Den er 8 ohm, har indgange til centerkanalen samt højre og venstre sub, plus et par frontkanaludgange til at køre til satellithøjttalere.
Det er en slags schweizisk army knife crossover, ser ud til at gøre lidt af hvert..
Cerwin Vegas design havde to 10" Subs, en 6,5" midterdriver og en 1" dome diskanthøjttaler alt sammen i et kabinet på størrelse med sofabord, 33 tommer lang, 19" høj og 20 tommer dyb, de brugte et portet design med begge basenheder med deres eget kammer, og midten er også isoleret i dets eget portede kammer. Effekten var nede på grund af begrænsningerne af de anvendte drivere, 10" var kun godt til 150 watt, midterdelen til 80. Hvis det blandes sammen ville dette også være en god crossover for et par 12" drivere, at ville øge effekthåndteringen til 250 watt.
Du kan følge Cerwin Vega-designet tæt eller bruge det som udgangspunkt, og gå med et sæt på 12" eller endda 15'ere, hvis du vil, skal du justere kabinetstørrelsen for at rumme de større drivere. For en 12" design, jeg ville øge længden til 36" og for 15" design øge længden til 40" højde og dybde burde være fint. Selvom det til brug med et 15" design vil du måske øge højden 1 eller 2 tommer for mere havnerum.
Du kan sammensætte dit eget sæt af komponenter, eller søg i vores butik efter vores komplette sæt af komponenter i enten 12 tommer eller 10 tommer design.

De komponenter, du skal bruge for at bygge din egen HT-210C klon, enten et 33' x 19" x 20" kabinet, eller for de større 12" design et kabinet på 36" x 19" x 20", To underportrør 3 ", Et 2" Center Port Tube, to enten 10" eller 12" basenheder, en 6,5" mellemtonedriver og en dome-diskant plus denne smarte Cerwin Vega HT-210C Crossover til at binde alt sammen.. Forresten alle drivere skal være 8 ohm for at matche delefilteret.
Jeg vil sammensætte et sæt planer om at bygge enten 10" eller 12" design med mine lister over det fulde sæt af komponenter. Så søg igen i vores butik for at finde dem. Søg på HT-210C og burde finde dem.

Der var ikke meget information tilgængelig på internettet om dette design, så jeg stjal de grundlæggende specifikationer fra eBay-sælgeren NWIOWAROCKS, jeg vil gerne sige tak og håber han sælger sine NIB HT-210C højttalere.

Vil du bygge din egen HT-210C? det er et ret simpelt projekt, et simpelt 3-kammer subwoofer kabinet, stort set ligesom at bygge et bil subwoofer kabinet. Jeg flyttede underportene fra midten til forsidens nederste hjørner for at forenkle konstruktionen af midterkammeret. Den eneste anden ting du kan gøre er at øge højden med 2" hvis du vil lave et Dual 15" design, dette bare for at give lidt mere plads til portrørene.

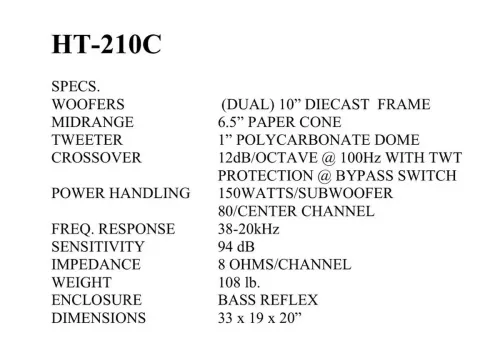

Grundlæggende specifikationer.

300 watt RMS
12dB Crossvoer, Crossover-punkt for 2-vejs Center Channel omkring 3000 Hz. og omkring 180 Hz. for Subs.

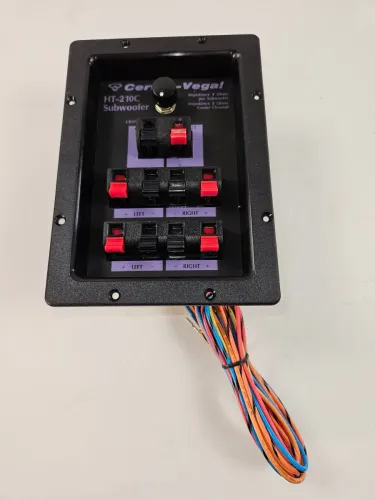

Størrelsen på Terminal Cub er 7" X 5" og lavet til at passe ind i et 5 3/4" X 3 7/8" monteringshul
Fjederbelastede bindingsterminaler

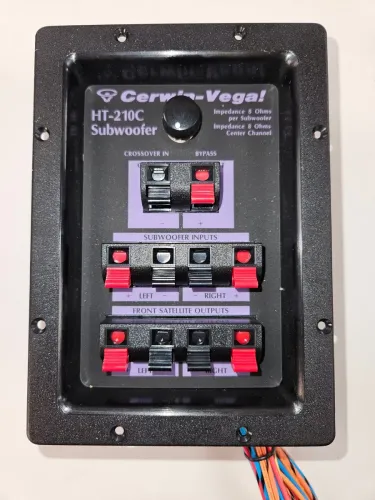

Input; Center i, R/L Sub R/L
Udgange; Satellit R/L
Forsendelsesvægt er 2 pund.
Bemærk: de grundlæggende crossover-punkter er baseret på generelle Cerwin Vega-designs gennem mange år, og selvom de måske ikke er nøjagtige, burde de være ret tæt på.
Bemærk også: at vi kun sælger HT-210C Crossover, og at billederne af den komplette HT-210C kun er til reference, det du køber er HT-210C Crossover.
