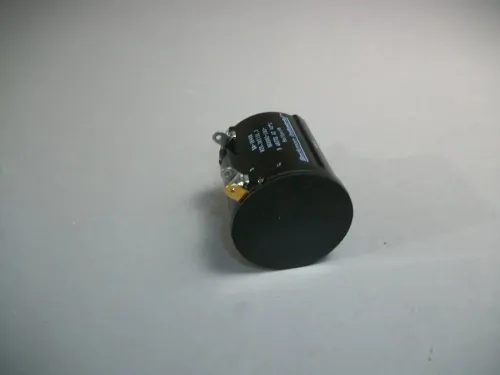

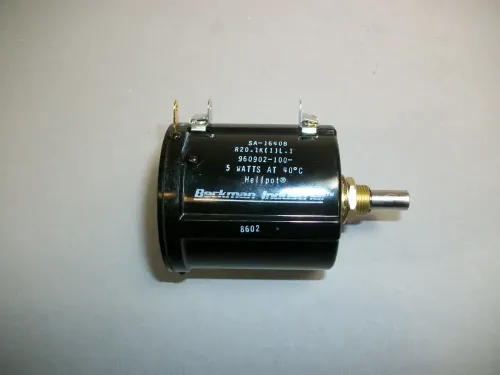

Beckman Industrial SA-1640B 5W Helipot Potentiometer Variabel Resistor

Beckman Industrial SA-1640B 5W Helipot Potentiometer Variabel Resistor

Detaljer

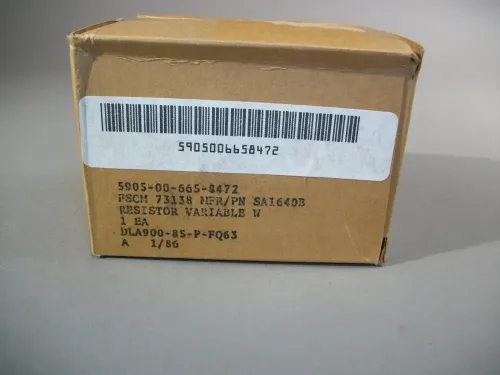

NSN 5905-00-665-8472
P/N: SA-1640B

Karakteristiska detaljer
Avsnitt Kvantitet 1
Body Style Cylindrisk bussning monterad
Tillförlitlighetsindikator Ej fastställd
Total längd 3,045 tum nominell
Kroppsdiameter max 2.030 tum
Axeldiameter 0,249 tum nominell
Skaftlängd 0,250 tum nominell
Monteringsbussningslängd 0,190 tum nominell
Kroppslängd 2,170 tum nominell
Total diameter 3,045 tum nominell
Skaftstil rund
Ställdon Typ Enkelaxel
Effektiv elektrisk rotation in
Vinkelrotation 3600,0 nominell
Maximalt startmoment 3,00 tum-ounce
Maximalt löpande vridmoment 3,00 tum-ounce
Nonturn-enhetsplacering Klockan 6
Nonturn Device Radie 0,560 tum nominell
Skaftspel 0,01500 tum
Skaftlopp 0,002 tum
Axel radiellt spel 0,004 tum
Skruvgängans diameter 0,375 tum nominell
Skruvgänga seriebeteckning UNEF
Antal skruvgängor per tum 32,0
Terminalplacering Längsgående placerad på omkretsen
Monteringsmetod Standardbussning
Medföljande egenskaper Ickemetallisk axel
Elektriskt motstånd per sektion 20 000 kilohm enkelsektion
Roterande ställdonets rörelse i vinkel DEG 3600,0 nominell
Funktion Överensstämmelse Tolerans per sektion -0,10/+0,10 enkel sektion
Temperaturkoefficient för motstånd per sektion i PPM per DEG Celsius -130,0/+130,0 enkel sektion
Effektförlustklassificering per sektion i watt 5.0 fri luft enkel sektion
Funktion Överensstämmelse per sektion Ensektionsoberoende linjäritet
Motståndstolerans per sektion i procent -1,0/+1,0 enkel sektion
Ställdonets körkontrollfunktion stannar
Funktion Karakteristik per sektion Enkel sektion linjär
Omgivningstemperatur i DEG Celsius per sektion vid full märkeffekt 40,0 enkelsektion
Terminaltyp och kvantitet 3 flik, lödöra

Finns på: P1102 på E Q - (SA-1640B) BD
