Sottogruppo filtro per aereo A3041690 con trasformatore Schott R104222 - Nuovo

Sottogruppo filtro per aereo A3041690 con trasformatore Schott R104222 - Nuovo

Dettagli
Nuovo
Comunicazioni dell'esercito americano
Sottoassieme filtro
Codice: A3041690
Numero di rete: 5915-01-247-5728
Dettagli caratteristici

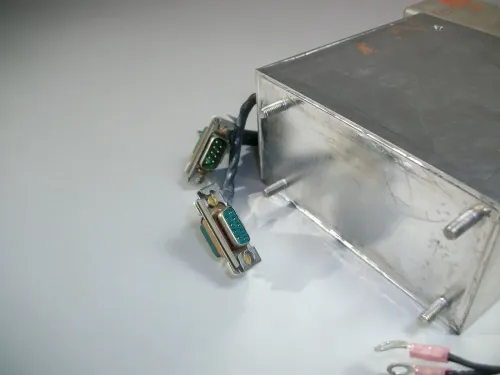

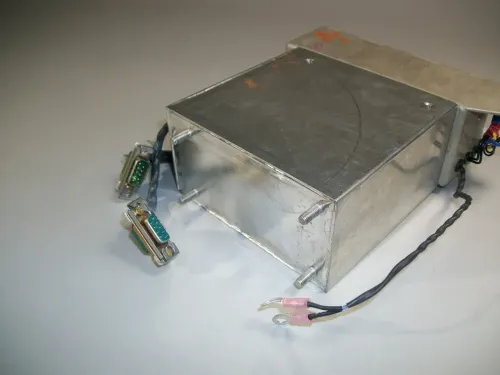

Tipo e quantità di componenti: 3 bobine, 8 condensatori e 3 connettori
Particolarità - Regolatore di tensione 2;tensione nominale:230 volt

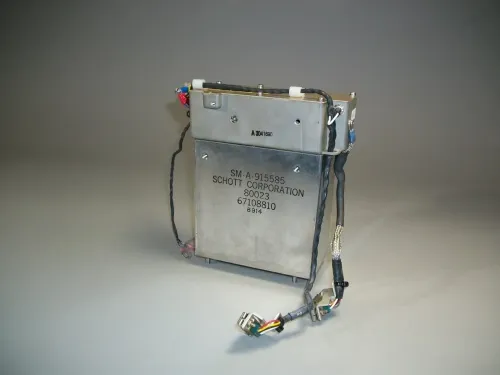

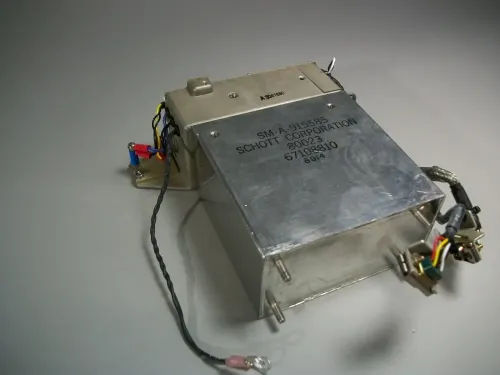

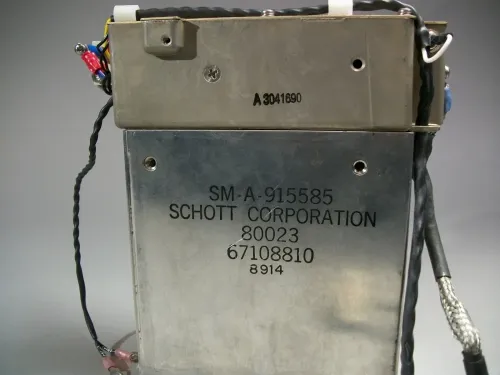

Schott Corp.
Trasformatore
SM-A-915585
Numero di serie nazionale: 5950-01-087-3793

* Abbiamo anche solo il trasformatore elencatoSchott Corp. Trasformatore per aeromobili SM-A-915585

Dettagli caratteristici
Altezza corporea: massimo 4.500 pollici
Lunghezza del corpo: massimo 4,625 pollici
Larghezza del corpo: massimo 2.375 pollici
Distanza da centro a centro tra le strutture di montaggio parallele alla lunghezza: 3.500 pollici nominali con singola struttura di montaggio e singolo gruppo centrale
Distanza da centro a centro tra le strutture di montaggio parallele alla larghezza: 1,625 pollici nominali con singola struttura di montaggio e singolo gruppo centrale
Frequenza nominale: singolo componente 60,0 hertz nominali
Tipo di custodia: sigillata ermeticamente
Rapporto di fase ingresso-uscita: componente singolo da monofase a monofase
Temperatura operativa massima: 85,0 gradi Celsius
Quantità di strutture di montaggio: 4 gruppi singoli
Metodo di montaggio - Gruppo singolo con perno filettato
Dimensione nominale della filettatura: gruppo singolo da 0,190 pollici
Indicatore di affidabilità - Non stabilito
Tipo e quantità di terminale: 7 linguette, capocorda a saldare
Designatore della serie di fili - Unf gruppo singolo
Quantità di filo per pollice: 32 gruppi singoli
Funzione e quantità di avvolgimento: 2 monocomponenti primari e 1 monocomponente secondario
Corrente operativa dell'avvolgimento - 3,6 ampere CA massimo singolo componente secondario singolo
Tensione operativa dell'avvolgimento - 115,00 volt ca nominali singolo componente tutto primario
Tensione operativa dell'avvolgimento - 24,20 volt ca nominali monocomponente singolo secondario
Metodo di schermatura dell'avvolgimento - Schermatura interna collegata a terra al singolo componente del nucleo
